ترنینگ گیر هیدرولیکی (Hydraulic Turning Gear) که در برخی صنایع با عنوان استارتر هیدرولیکی (Hydraulic Starter) نیز شناخته میشود، یکی از سیستمهای هیدرولیکی مورد استفاده در تجهیزات دوار است که وظیفه چرخاندن آرام شفت یا روتور را در زمان راهاندازی، توقف و دورههای خاموشی بر عهده دارد. این سیستم با جلوگیری از خمشدگی شفت (Rotor Bow)، توزیع یکنواخت دما و کاهش تنشهای حرارتی، نقش مهمی در افزایش قابلیت اطمینان، کاهش استهلاک تجهیزات دوار و افزایش عمر مفید ماشینآلات ایفا میکند.

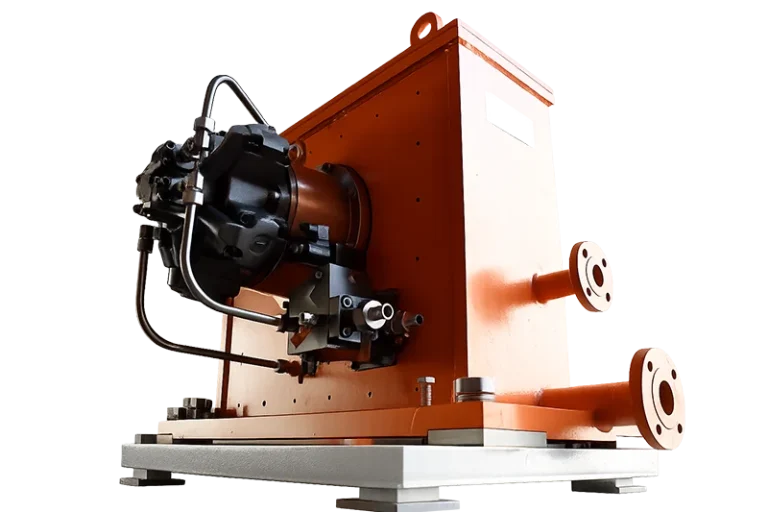

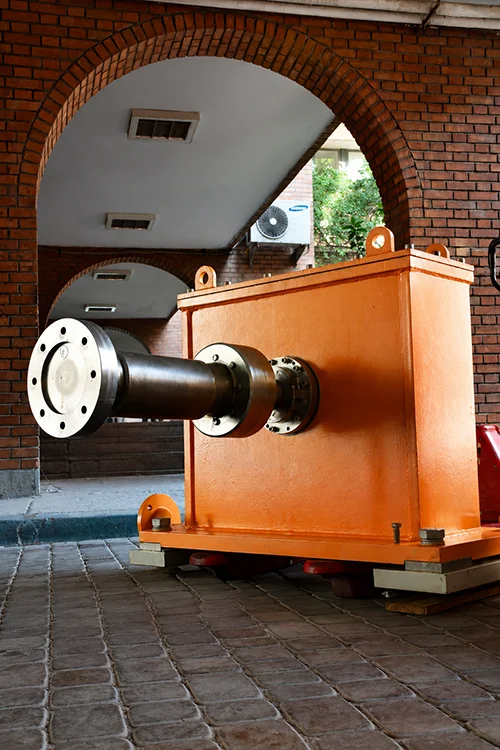

ترنینگ گیر هیدرولیکی توربین بخار MST-54C یکی از پروژههای تخصصی KTF در زمینه طراحی و ساخت Hydraulic Turning Gear برای توربینهای بخار است. در این پروژه، تمامی مراحل شامل طراحی مهندسی، طراحی مدار هیدرولیک، ساخت سیستم هیدرولیکی، ساخت اسکید، اجرای پایپینگ و تیوبینگ، مونتاژ تجهیزات، انجام آزمونهای عملکردی (FAT) و آمادهسازی جهت نصب و راهاندازی توسط KTF انجام شده است. طراحی این سیستم با هدف دستیابی به عملکرد پایدار، قابلیت اطمینان بالا و سهولت تعمیرات و نگهداری انجام شده و پاسخگوی الزامات بهرهبرداری تجهیزات دوار صنعتی است.
ویژگیهای شاخص:

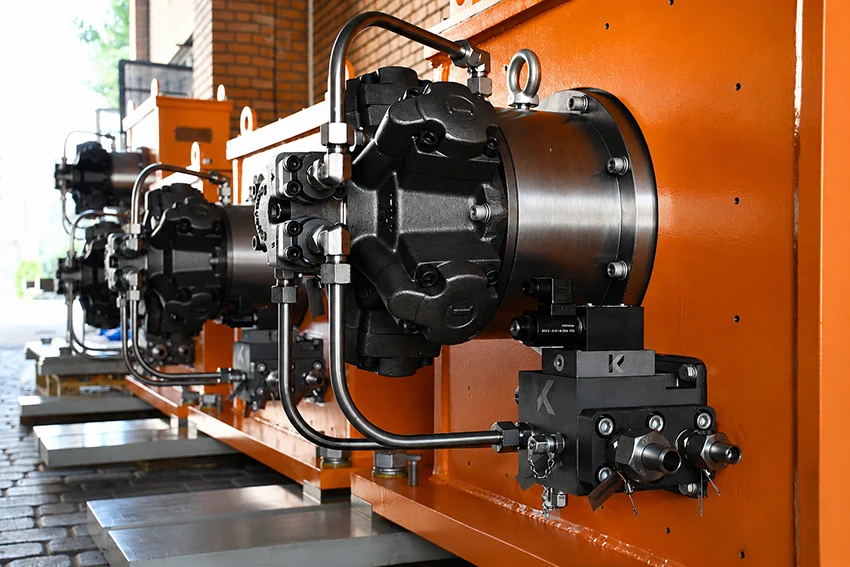

• فشار کاری هیدروموتور: 210 bar جهت تأمین گشتاور موردنیاز سیستم ترنینگ گیر هیدرولیکی
• فشار تست: 250 bar جهت اطمینان از ایمنی، استحکام و قابلیت اطمینان سیستم
• سرعت نامی هیدروموتور: 60 rpm متناسب با چرخش ایمن و کنترلشده روتور توربین بخار
• گشتاور خروجی هیدروموتور: 1100 Nm جهت غلبه بر اینرسی روتور و چرخش مطمئن شفت
• مجهز به Over-Running Clutch جهت درگیری و جدایش خودکار مکانیزم ترنینگ گیر و جلوگیری از انتقال گشتاور پس از راهاندازی توربین
• ابعاد تقریبی سیستم: 1500 × 1300 × 900 mm با طراحی فشرده و مناسب برای نصب در فضای نیروگاه
• طراحی و ساخت مدار هیدرولیک متناسب با الزامات بهرهبرداری و شرایط کاری پروژه
• طراحی ماژولار جهت سهولت نصب، سرویس و تعمیرات
• انجام آزمونهای عملکردی (FAT) پیش از تحویل
• استفاده از تجهیزات و قطعات برندهای معتبر اروپایی
KTF با سابقه اجرای پروژههای متعدد در زمینه سیستمهای هیدرولیکی و تجهیزات جانبی تجهیزات دوار، در طراحی و ساخت Hydraulic Power Unit (HPU)، Jacking Oil Unit، Fuel Gas Skid و Hydraulic Turning Gear فعالیت میکند. تمامی پروژهها متناسب با الزامات فنی هر کارفرما طراحی، ساخته، مونتاژ و پس از انجام آزمونهای عملکردی (FAT) آماده بهرهبرداری میشوند.
