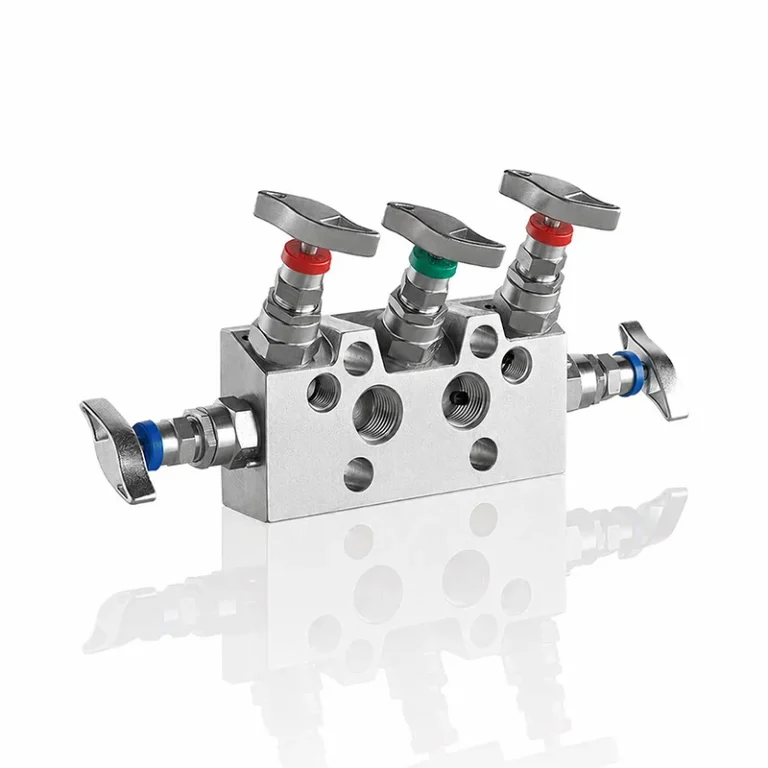

شیر منیفولدی پنج راهه (Five-Way Manifold Valve) یکی از تجهیزات مهم در سیستمهای ابزاردقیق است که برای اتصال، ایزولهسازی، تخلیه و کنترل مسیرهای فشار در تجهیزات اندازهگیری اختلاف فشار مورد استفاده قرار میگیرد. این شیر بهطور ویژه برای استفاده در کنار Differential Pressure Transmitter و سنسورهای اندازهگیری فشار تفاضلی طراحی شده و امکان مدیریت دو مسیر فشار بالا (High Pressure) و فشار پایین (Low Pressure) را فراهم میکند.
شیر منیفولدی پنج راهه با یکپارچهسازی مسیرهای موردنیاز در یک مجموعه، امکان ایزولهکردن ترانسمیتر، Equalizing فشار بین دو سمت، تخلیه و انجام عملیات سرویس و کالیبراسیون را فراهم میکند. این ساختار باعث کاهش تعداد اتصالات و سادهتر شدن آرایش پایپینگ اطراف تجهیزات ابزاردقیق میشود.
ویژگیهای شاخص:
• طراحی پنج راهه مناسب برای Differential Pressure Transmitter و تجهیزات اندازهگیری اختلاف فشار
• امکان ایزولهکردن مسیرهای High Pressure و Low Pressure
• امکان Equalizing فشار بین دو سمت ترانسمیتر برای انجام عملیات سرویس و کالیبراسیون
• امکان تخلیه و Vent کردن مسیرهای فشار در زمان تعمیر و نگهداری
• مجهز به Needle غیرچرخان (Non-Rotating Needle) برای کاهش سایش سیت و ایجاد Shut-off مطمئن
• مجهز به Blow-out-proof Needle برای افزایش ایمنی عملکرد شیر
• قرارگیری رزوه Stem خارج از ناحیه Wetted برای کاهش Galling و افزایش عمر کاری
• مجهز به Metal-to-Metal Back Seat بهعنوان آببندی ثانویه در حالت کاملاً باز
• مجهز به Lock Pin برای جلوگیری از بازشدن ناخواسته Bonnet
• مجهز به Color-coded Dust Cap برای محافظت از بخشهای داخلی
• حداکثر فشار کاری: 420 bar (6,092 psi)
• قابلیت انتخاب اتصالات BSPP، BSPT و NPT
• امکان ارائه اتصالات ورودی و خروجی بهصورت Male و Female
• قابلیت ارائه با بدنه Stainless Steel 316L یا Carbon Steel
کاربرد در سیستمهای اندازهگیری اختلاف فشار
شیر منیفولدی پنج راهه یکی از آرایشهای رایج برای اتصال Differential Pressure Transmitter به خطوط فرایندی است. این منیفولد امکان کنترل مستقل مسیرهای High و Low Pressure و همچنین Equalizing فشار بین دو سمت ترانسمیتر را فراهم میکند. با استفاده از مسیرهای Vent و Drain نیز میتوان فشار محبوس را تخلیه کرده و شرایط مناسب برای سرویس، تعمیر و کالیبراسیون ترانسمیتر را فراهم کرد.
استفاده از شیر منیفولدی پنج راهه در کنار Differential Pressure Transmitter، تعداد اتصالات و اجزای موردنیاز در مسیر نصب را کاهش داده و یک آرایش یکپارچه و فشرده برای سیستم اندازهگیری اختلاف فشار ایجاد میکند.
طراحی و ساخت
شیر منیفولدی پنج راهه KTF با استفاده از ساختار و مشخصات Needle Valve مشابه سری شیرهای منیفولدی KTF قابل ارائه است. انتخاب متریال، نوع اتصال و آرایش شیر متناسب با فشار کاری، نوع سیال، شرایط نصب و الزامات سیستم ابزاردقیق انجام میشود.
KTF با تکیه بر دانش فنی و تجربه در زمینه تجهیزات هیدرولیک و ابزاردقیق، امکان ارائه شیر منیفولدی پنج راهه برای سیستمهای اندازهگیری فشار و اختلاف فشار و سایر کاربردهای فرایندی را فراهم میکند.
برای انتخاب شیر منیفولدی پنج راهه مناسب، مشخصات Differential Pressure Transmitter، فشار کاری، نوع اتصال، متریال و شرایط نصب تجهیز را برای KTF ارسال کنید.
