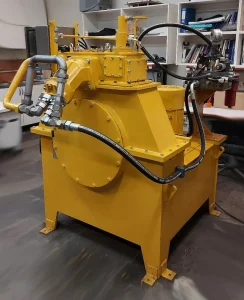

ترنینگ گیر هیدرولیکی توربین گاز MGT-75

ترنینگ گیر هیدرولیکی توربین گاز MGT-75 (Hydraulic Turning Gear) که در برخی صنایع با عنوان استارتر هیدرولیکی (Hydraulic Starter) نیز شناخته می‌شود، یکی از سیستم‌های جانبی مهم توربین‌های گاز است که وظیفه چرخاندن کنترل‌شده روتور در زمان راه‌اندازی، توقف و دوره‌های خاموشی را بر عهده دارد. این سیستم با جلوگیری از ایجاد تنش‌های حرارتی، کاهش احتمال خم‌شدگی شفت (Rotor Bow) و حفظ شرایط مناسب تجهیزات دوار، نقش مهمی در افزایش قابلیت اطمینان، کاهش استهلاک و افزایش عمر مفید توربین ایفا می‌کند.

ترنینگ گیر هیدرولیکی توربین گاز MGT-75 یکی از پروژه‌های تخصصی KTF در زمینه طراحی و ساخت Hydraulic Turning Gear برای توربین‌های گاز است. در این پروژه، تمامی مراحل شامل طراحی مهندسی، طراحی مدار هیدرولیک، ساخت مجموعه ترنینگ گیر، مونتاژ، انجام آزمون‌های عملکردی (FAT) و طراحی و ساخت Test Stand ویژه این پروژه توسط KTF انجام شده است. مکانیزم درگیری ترنینگ گیر از طریق جک پنوماتیک انجام می‌شود که در کنار استفاده از Over-Running Clutch، درگیری و جدایش ایمن مکانیزم را تضمین کرده و از انتقال گشتاور ناخواسته پس از راه‌اندازی توربین جلوگیری می‌کند. طراحی این سیستم با هدف دستیابی به عملکرد پایدار، قابلیت اطمینان بالا و سهولت تعمیرات و نگهداری انجام شده است.

ویژگی‌های شاخص:

• طراحی و ساخت ترنینگ گیر هیدرولیکی (Hydraulic Turning Gear) برای توربین گاز MGT-75 شرکت مپنا (MAPNA)
• فشار کاری هیدروموتور: 210 bar جهت تأمین گشتاور موردنیاز سیستم ترنینگ گیر
• فشار تست: 250 bar جهت اطمینان از ایمنی، استحکام و قابلیت اطمینان سیستم
• سرعت نامی هیدروموتور: 60 rpm برای چرخش کنترل‌شده روتور توربین
• گشتاور خروجی هیدروموتور: 1100 Nm جهت غلبه بر اینرسی روتور و چرخش مطمئن شفت
• مجهز به مکانیزم درگیری از طریق جک پنوماتیک (Pneumatic Engagement System) جهت عملکرد سریع، دقیق و مطمئن سیستم ترنینگ گیر
• مجهز به Over-Running Clutch جهت جدایش خودکار مکانیزم پس از راه‌اندازی توربین و جلوگیری از انتقال گشتاور به هیدروموتور
• طراحی و ساخت Test Stand ویژه این پروژه به‌منظور انجام آزمون‌های عملکردی (FAT) و تأیید عملکرد سیستم پیش از تحویل
• ابعاد تقریبی سیستم: 1500 × 1300 × 900 mm
• استفاده از تجهیزات و قطعات برندهای معتبر اروپایی

KTF با سابقه اجرای پروژه‌های متعدد در زمینه سیستم‌های جانبی توربین، در طراحی و ساخت انواع Hydraulic Turning Gear، Hydraulic Power Unit (HPU)، Jacking Oil Unit، Fuel Gas Skid و فعالیت می‌کند. تمامی پروژه‌ها متناسب با الزامات فنی هر کارفرما طراحی، ساخته، مونتاژ و پس از انجام آزمون‌های عملکردی (FAT) آماده بهره‌برداری می‌شوند.
